ME Racing Multi-jig Startpaket för ramtillverkning MC
50.565 SEK40.583,75 SEK
Laveste pris de siste 30 dagene40.583,75 SEKSpara 20 % i förhållande till de enskilda komponenterna. Tillsammans med beställningen av startpaketet kvalificerar alla ytterligare beställningar av Multi-jig-komponenter också till 20 % rabatt.
- Betala säkert med kort eller PayPal
- Frågor? Ring oss! 0653-410 50
- eller maila *
*service@nccr.se
Beskrivelse
Artikkelnr.: ME1001

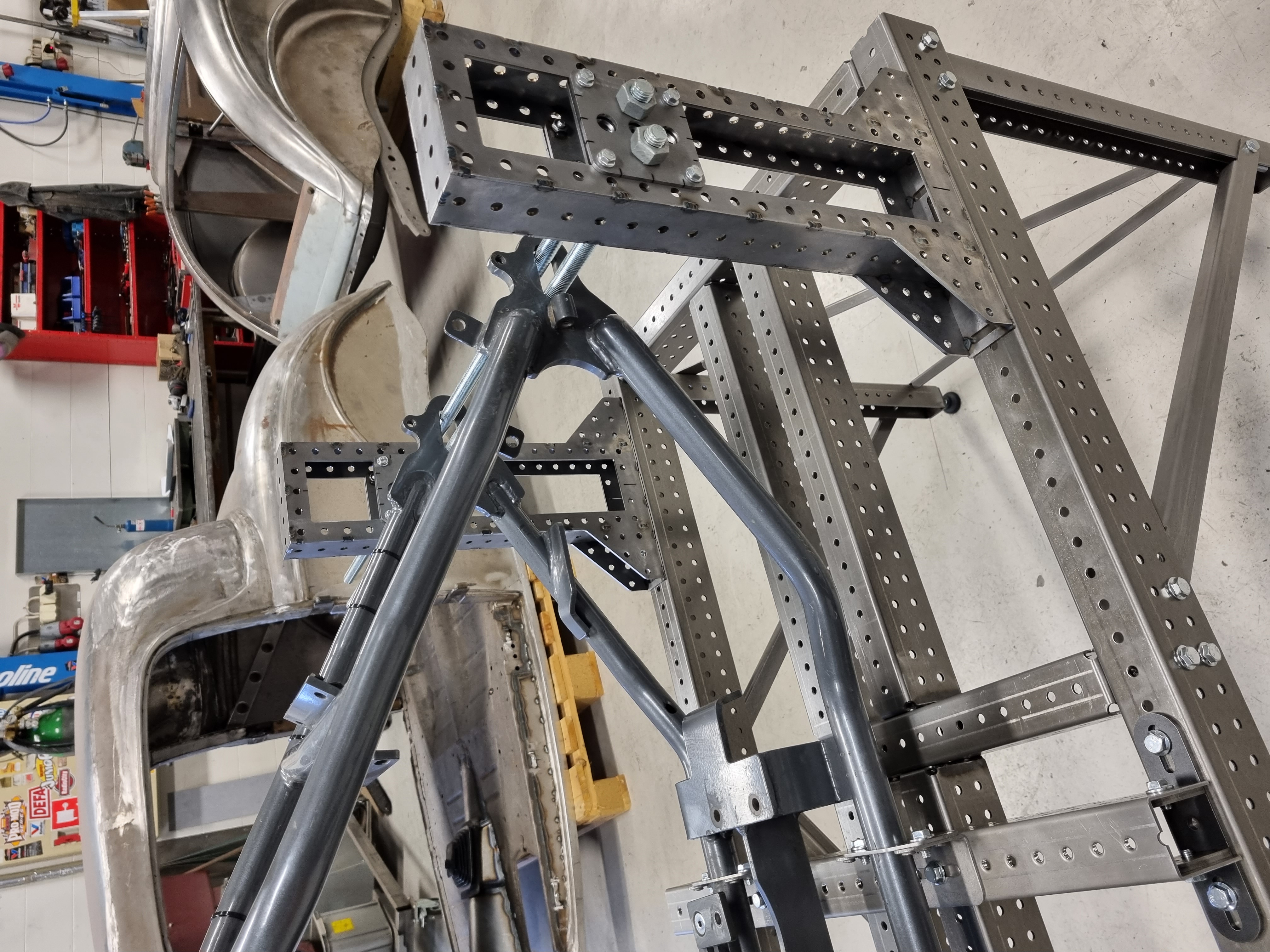

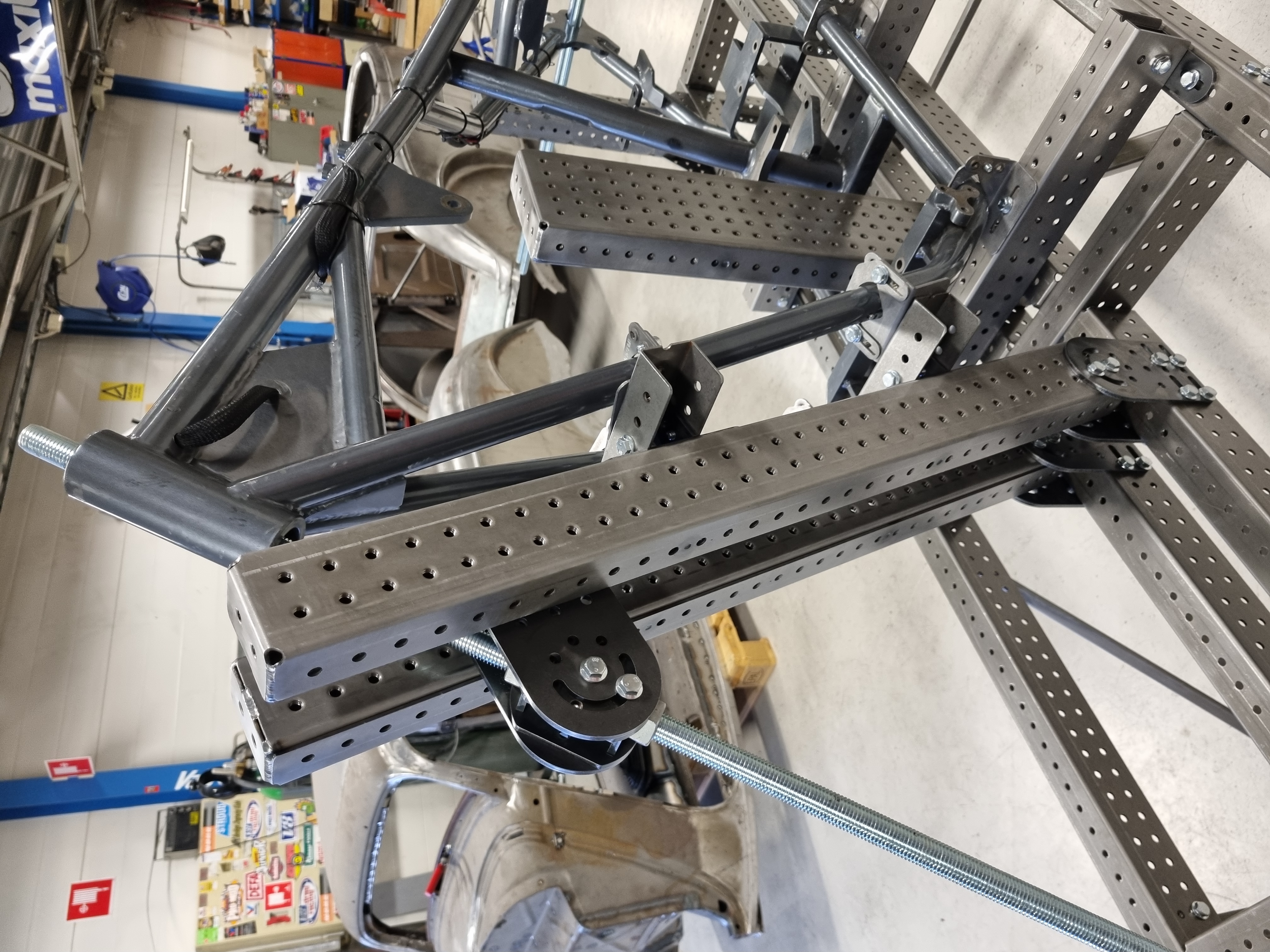

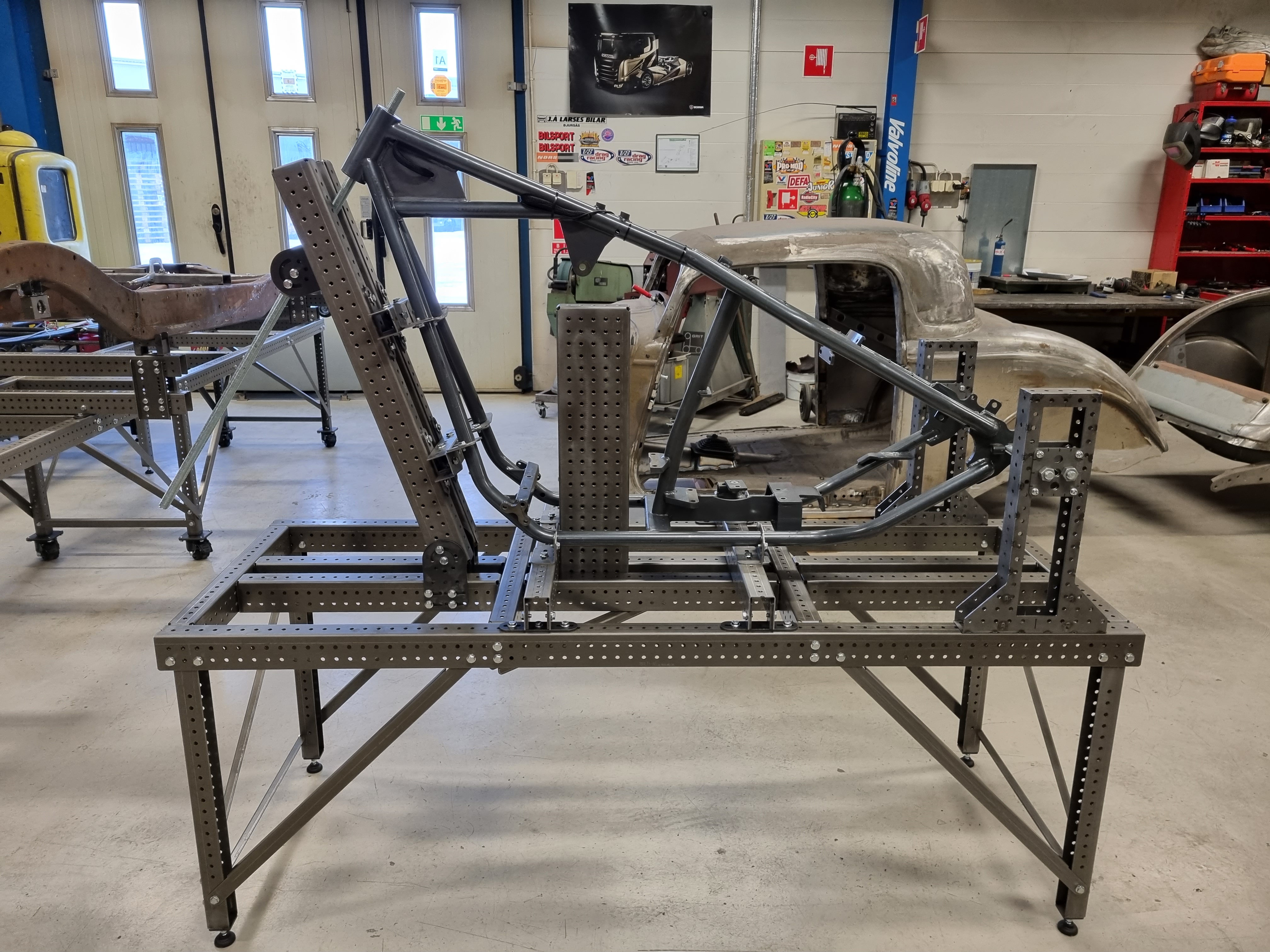

Tack vare sin universella användning möjliggör Multi-jiggen den exakt produktionen av motorcykelramar.
Den höga tillverkningskvaliteten i samband med en intelligent detaljkonstruktion och höghållfast stål ger en stensäker bas för stomkonstruktionen. Multi-jig mc basmodulerna är 1850 mm långa och standardbredden är 650 mm, bredare och längre moduler finns tillgängliga.
Standardhöjd 700mm. 400 mm och 50-100-150-200 mm höjningar finns också tillgängliga. Höjdjusterbara fötter är standard för att kompensera för ojämna golv, höjdjusterbara hjul finns också.
Multijiggsystemet möjliggör ett brett justeringsområde och resulterar tillsammans med de specialutvecklade rörklämmorna i en mycket exakt universalplattform för både utveckling och produktion.
Startpaketet innehåller redan hållaranordningarna för styrhuvudet och bakaxeln/svingarmvridpunkten, samt ett urval av andra komponenter.
I startpaketet ingår:
ME-Racing MC Multi-jig (1,85 m)
Inkluderade moduler
2 Beam 70. 1850
4 Crossbeam 70. 550
4 Leg 700
2 Crossbar 600
6 Diagonal 742
1 Diagonal 848
4 Beam U-reinforcement 60. 30
2 Wire tensioner
4 Foot
60 Bolt w/ flange, M8x12
10 Nut w/ flange, M8
Frames
6 Crossbeam 70. 550
2 Beam 70. 650 w/M8
4 Beam adjuster 70
8 Tube Adjuster bolt w/ lock
8 Tube Adjuster Shims 0,5
8 Tube Adjuster Shims 1,0
8 Tube Adjuster Shims 1,5
8 Tube Adjuster Shims 2,0
8 Tube Adjuster Shims 2,5
8 Tube Adjuster Shims 3,0
8 Tube Adjuster Shims 4,0
8 Tube Adjuster Shims 5,0
8 Tube Adjuster Shims 10,0
4 Angle adjuster
2 Upright 75. 850
2 Beam 45. 250 w/M8
4 Beam adjuster 45
1 Upright 150. 650
115 Bolt w/ flange, M8 x 16
60 Nut w/ flange, M8
Steeringhead Support Assembly
2 Angle adjuster
1 Angle adjuster shaft 20
1 Threaded rod M20. 1000
2 Nut, M20
15 Bolt w/ flange, M8x12
Rear Axle Support Assembly
2 Axel jig assembled
4 Axel jig plate 16
4 Axel jig plate 16 nut
2 Threaded rod M16. 1000
8 Nut, M16
20 Bolt w/ flange, M6 x 16
10 Bolt w/ flange, M8 x 16
10 Nut w/ flange, M8
Mounting Hardware
20 Bolt w/ flange, M6 x 16
60 Bolt w/ flange, M8x12
200 Bolt w/ flange, M8 x 16
80 Nut w/ flange, M8
